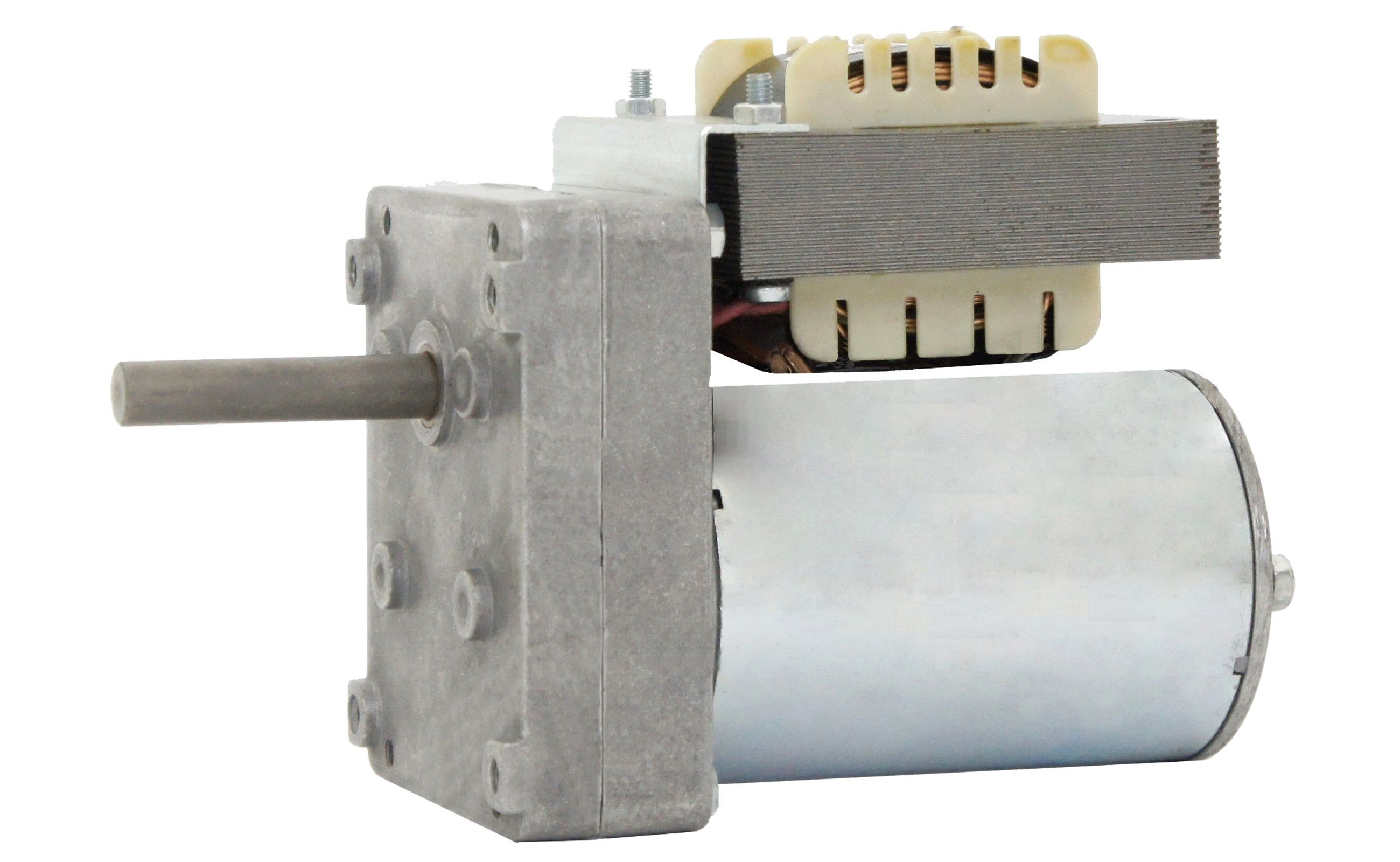

MR 910 / MR 910-TR

  • Motoredutor de corrente contínua
  • 2 polos
  • Ímãs permanentes
  • Tensão: 12 ou 24 Vcc (110/220 Vca na versão TR)
  • Sem ventilação externa
  • Proteção IP 40
  • Isolação classe H (180°C)
  • Temperatura ambiente máxima 50°C
  • Porta escovas interno
  • Mancais do motor com rolamentos
  • Carcaça do redutor em alumínio
  • Mancais do redutor sinterizados autolubrificantes
  • Engrenagens em aço sinterizado
  • Lubrificação permanente com graxa
  • Fixação frontal com rosca
  • Fator de serviço S1
  • Carga máxima radial 5 kg
  • Carga máxima axial 2,5 kg
  • Massa 1,2 kg
  • Massa com trafo 2 kg
Desenho Técnico

Tabela 24Vcc

Modelo Armadura Potência Rend. Bloqueado Curva
Técnica
Sem Carga Com Carga Entrega Consumo
RPM A RPM A Kgfcm W W % Kgfcm (*) A (*)
MR 910-ISVBUN-25-24V 39.00 0,20 19.60 1,00 60,00 11,80 24,00 49,00 124,60 3,50
MR 910-ISVBUN-42-24V 53.00 0,40 39.20 1,80 60,00 23,50 43,20 54,40 120,00 6,00
MR 910-ISVBUN-60-24V 68.00 0,50 57.30 2,50 60,00 34,40 60,00 57,30 120,00 6,60
MR 910-ISVBUN-90-24V 118.00 0,40 63.90 2,00 37,00 23,70 48,00 49,20 77,00 5,70
MR 910-ISVBUN-120-24V 138.00 0,50 88.00 3,00 44,90 39,50 72,00 54,80 120,00 10,70
MR 910-ISVBUN-160-24V 170.00 0,30 136.00 2,80 29,20 39,70 67,20 59,00 120,00 13,50
MR 910-ISVBUN-240-24V 270.00 0,50 198.00 3,80 29,60 58,60 91,20 64,20 115,60 17,00
MR 910-ISVBUN-260-24V 286.00 0,50 231.00 3,40 20,80 48,00 81,60 58,80 99,60 19,50
MR 910-ISVBUN-300-24V 346.00 0,50 279.00 4,00 23,60 65,80 96,00 68,50 120,00 25,60

Tabela 12Vcc

Modelo Armadura Potência Rend. Bloqueado Curva
Técnica
Sem Carga Com Carga Entrega Consumo
RPM A RPM A Kgfcm W W % Kgfcm (*) A (*)
MR 910-ISVBUN-25-12V 34.00 0,50 19.50 1,90 60,00 11,70 22,80 51,30 120,00 5,10
MR 910-ISVBUN-42-12V 55.00 0,80 36.10 3,20 60,00 21,70 38,40 56,40 120,00 7,30
MR 910-ISVBUN-60-12V 70.00 0,70 58.10 4,50 54,80 31,80 54,00 58,90 120,00 12,10
MR 910-ISVBUN-90-12V 122.00 0,70 57.00 3,80 37,80 21,50 45,60 47,20 71,20 8,70
MR 910-ISVBUN-120-12V 120.00 1,10 89.50 5,30 32,80 29,40 63,60 46,10 120,00 12,80
MR 910-ISVBUN-160-12V 185.00 0,60 151.00 4,30 21,60 32,60 51,60 63,20 112,50 26,90
MR 910-ISVBUN-240-12V 273.00 0,60 221.00 5,00 18,50 40,90 60,00 68,10 82,40 38,50
MR 910-ISVBUN-260-12V 290.00 0,80 256.00 5,00 13,90 35,60 60,00 59,30 83,40 42,00
MR 910-ISVBUN-300-12V 380.00 0,80 289.00 6,20 17,70 51,20 74,40 68,70 103,60 61,50

(*) Os motoredutores suportam os torques e as correntes máximas por 15 segundos, sob risco de danos permanentes.

Especificações sujeitas a alterações sem prévio aviso.
